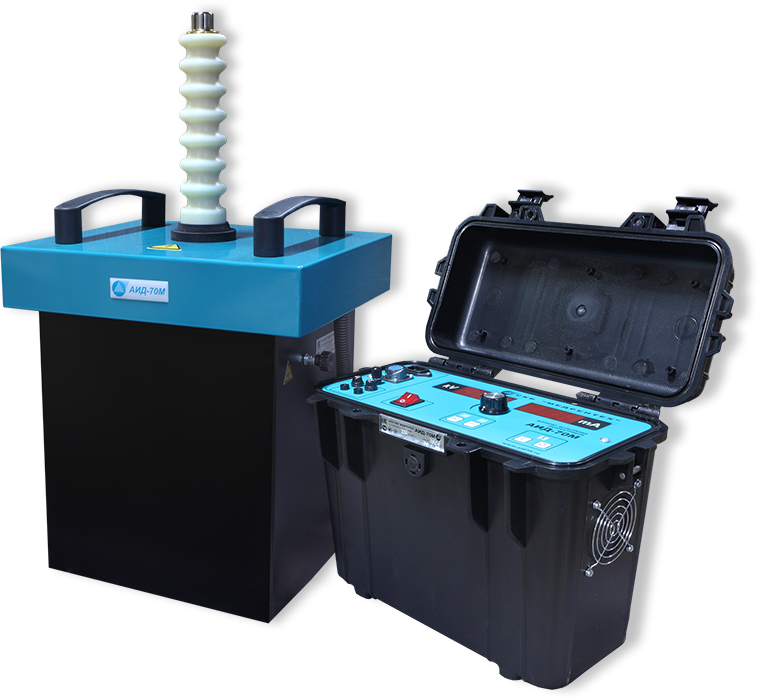

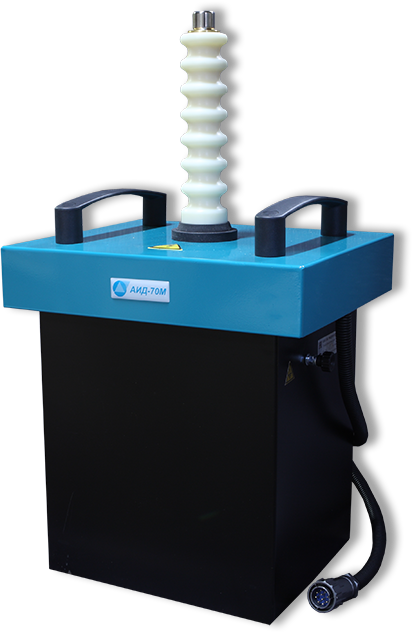

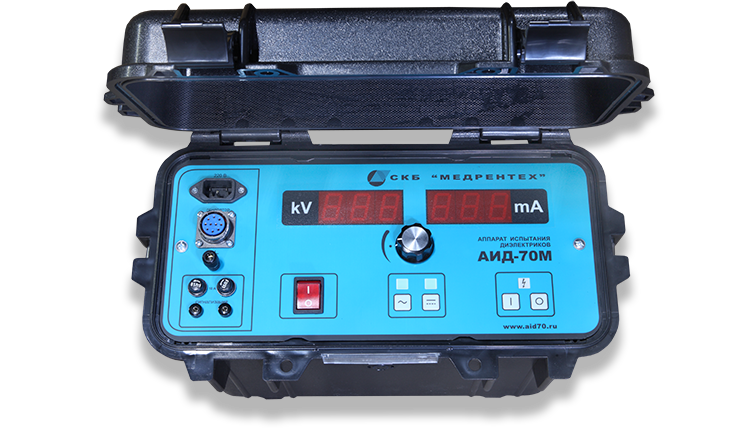

Аппарат для испытания диэлектриков АИД-70М
Аппарат АИД-70М предназначен для измерения электрической прочности
изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов, а также
устройств, работающих в составе электрических установок высокого напряжения.
Предлагаем аппарат АИД-70 М от официального
дилера завода-производителя «Мосрентген»
(СКБ
«Медрентех») — компании «ЭЛЕКТРОНПРИБОР»
по лучшей цене!
Назначение аппарата АИД-70М
изоляции силовых кабелей и твердых
диэлектриков высоким напряжением
отрицательной полярности
постоянного тока.
твердых диэлектриков высоким
напряжением переменного тока с
частотой, равной частоте питающей
сети.
переменного тока или высокого
напряжения отрицательной
полярности постоянного тока
с контролем тока, потребляемого
нагрузкой (выходной ток аппарата).
Принцип работы аппарата АИД-70
Аппарат АИД-70М предназначен для измерения электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов, а также устройств, работающих в составе электрических установок высокого напряжения. Измерение осуществляется посредством подачи на испытуемый объект высоковольтного постоянного или переменного напряжения синусоидальной формы частотой 50 Гц с контролем тока, потребляемого нагрузкой, начиная от десятков микроампер.
Аппарат АИД-70М может использоваться в качестве источника высокого постоянного и переменного напряжения с максимальным выходным переменным током до 50 мА и постоянным током до 10 мА. АИД-70М оснащен современной системой снятия остаточного емкостного заряда, не требующей наличия устаревшей ненадежной конструкции внешнего замыкателя.
Отсутствие в конструкции аппаратов испытания диэлектриков АИД-70М штанги защитного заземления связано с наличием автоматического разрядного устройства внутри высоковольтного генератора. Замыкание высоковольтного вывода генератора осуществляется на землю через вторичную обмотку трансформатора, сопротивление которого порядка 95 кОм. Это позволяет произвести быстрый (до 3 сек) и безопасный разряд остаточного емкостного заряда испытуемого объекта даже при напряжениях до 70 кВ.
Кроме того, отсутствие остаточного заряда контролируется измерительными приборами аппарата. В зарубежных аналогах данного аппарата разряд емкости кабеля производится аналогичным образом. Обратите внимание, что наличие или отсутствие штанги защитного заземления не исключает обязательного наложения ручной разрядной штанги на высоковольтный вывод генератора.
Преимущества аппарата АИД-70М
Обеспечивает высокую точность измерения и поддержания испытательного напряжения на заданном уровне. Относительная погрешность измерения напряжения аппарата АИД 70М соответствует требованиям ГОСТ 1516.2-97 предъявляемым к средствам измерения, разрешенным для испытания электрической прочности изоляции. Эта погрешность позволяет поддерживать испытательное напряжение с значительно большей точностью, чем используемая в аппаратах конкурентов приведенная погрешность.
Так, для испытательного напряжения 10 кВ при относительной погрешности 3%, диапазон реальных значений для переменного и постоянного напряжения равен 9,7-10,3 кВ, а при приведенной погрешности, например 2,5%, диапазон реальных значений для переменного напряжения равен 8,7 – 11,3 кВ, для постоянного напряжения 8,2 – 11,8 кВ. Таким образом, аппарат АИД 70М обеспечивает большую точность измерения и поддержания напряжения на заданном уровне во всем диапазоне выходных напряжений, чем продукция других производителей даже с меньшей по абсолютному значению приведенной погрешностью.
АИД-70М измеряет напряжение непосредственно на нагрузке, что по сравнению с другими аппаратами, осуществляющими измерение, особенно на постоянном напряжении, через дополнительно подключаемую диодную вставку, позволяет иметь реальное представление о напряжении на нагрузке и контролировать его с заявленной точностью. Кроме того, значительно повышается безопасность работы обслуживающего персонала, особенно при снятии остаточного емкостного заряда при отключении высокого напряжения.
АИД-70М выполнен в герметичном корпусе, обеспечивающем защиту пульта управления от открытого попадания пыли и влаги, что особенно важно при эксплуатации аппарата в полевых условиях и что не обеспечивают аппараты других производителей, имеющие отверстия, либо жалюзи для вентиляции.
АИД-70М оснащен совеременной системой снятия остаточного емкостного заряда, не требующей наличия устаревшей ненадежной конструкции внешнего замыкателя.
АИД-70М безвреден для персонала - интенсивность электромагнитного поля, создаваемого аппаратом на рабочем месте оператора, не превышает допустимого уровня согласно СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях".
АИД-70М соответствует ГОСТ 1516.2-97 (Общие методы испытаний электрической прочности изоляции), зарегистрирован в Российском и Казахстанском государственных реестрах средств измерений, что позволяет сертифицировать измерительные лаборатории, в состав которых он входит.
Характеристики аппарата АИД-70М
| Диапазон регулирования напряжения (постоянного/переменного) | 2-70 / 2-50 кВ |
| Ток нагрузки при постоянном/переменном напряжении | 10 мА / 50 мА |
| Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью | не более 3% |
| Защита от превышения максимального напряжения и тока нагрузки | да |
| Пределы измерения тока на дополнительном диапазоне для переменного/постоянного тока | 0-2000 мкА / 0-1000 мкА |
| Напряжение питания | (220±22) В, 50 Гц |
| Масса установки пульта управления/блока высоковольтного | 14/37 кг |
| Вес БРУТТО | 58 кг |

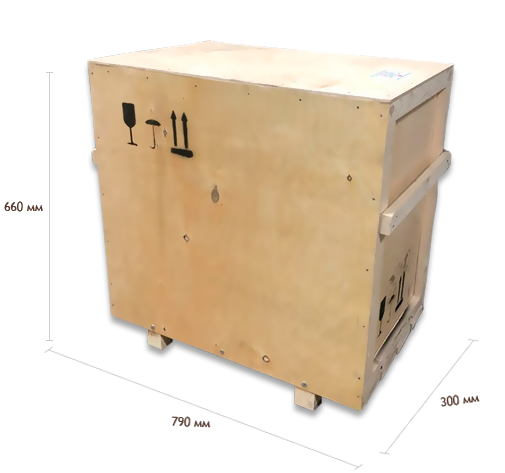

| Габариты упаковки (ДхШхВ) | 790х300х660 мм |

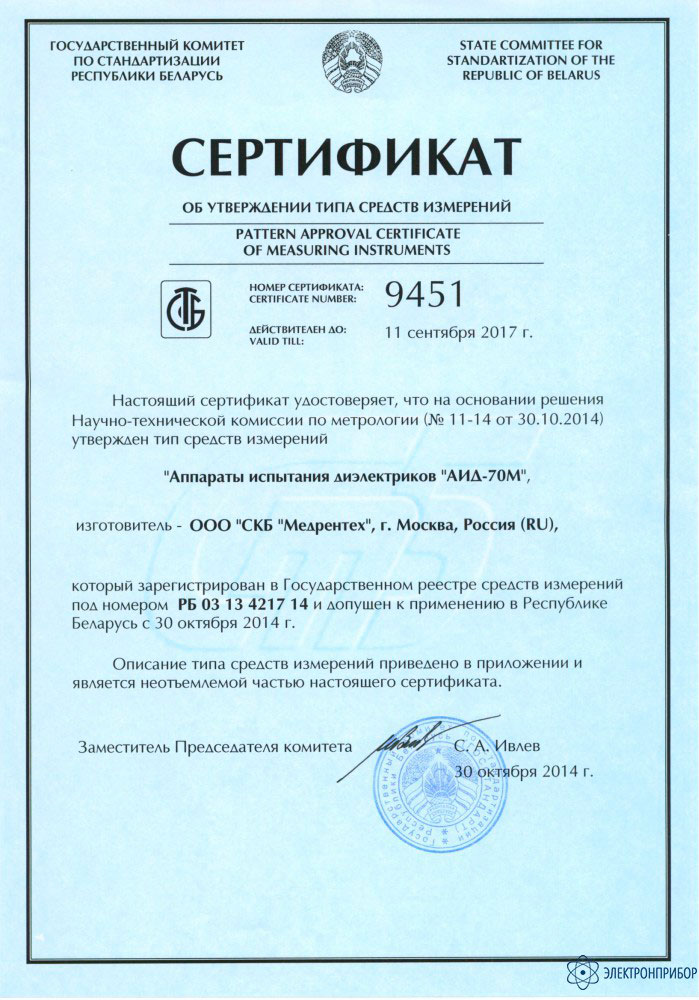

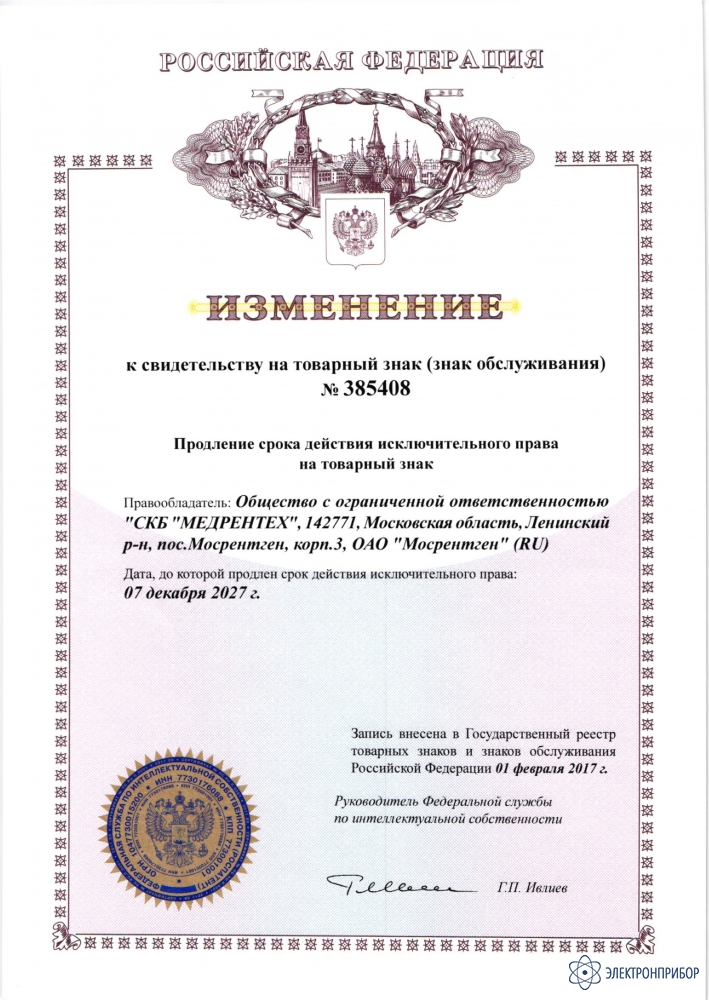

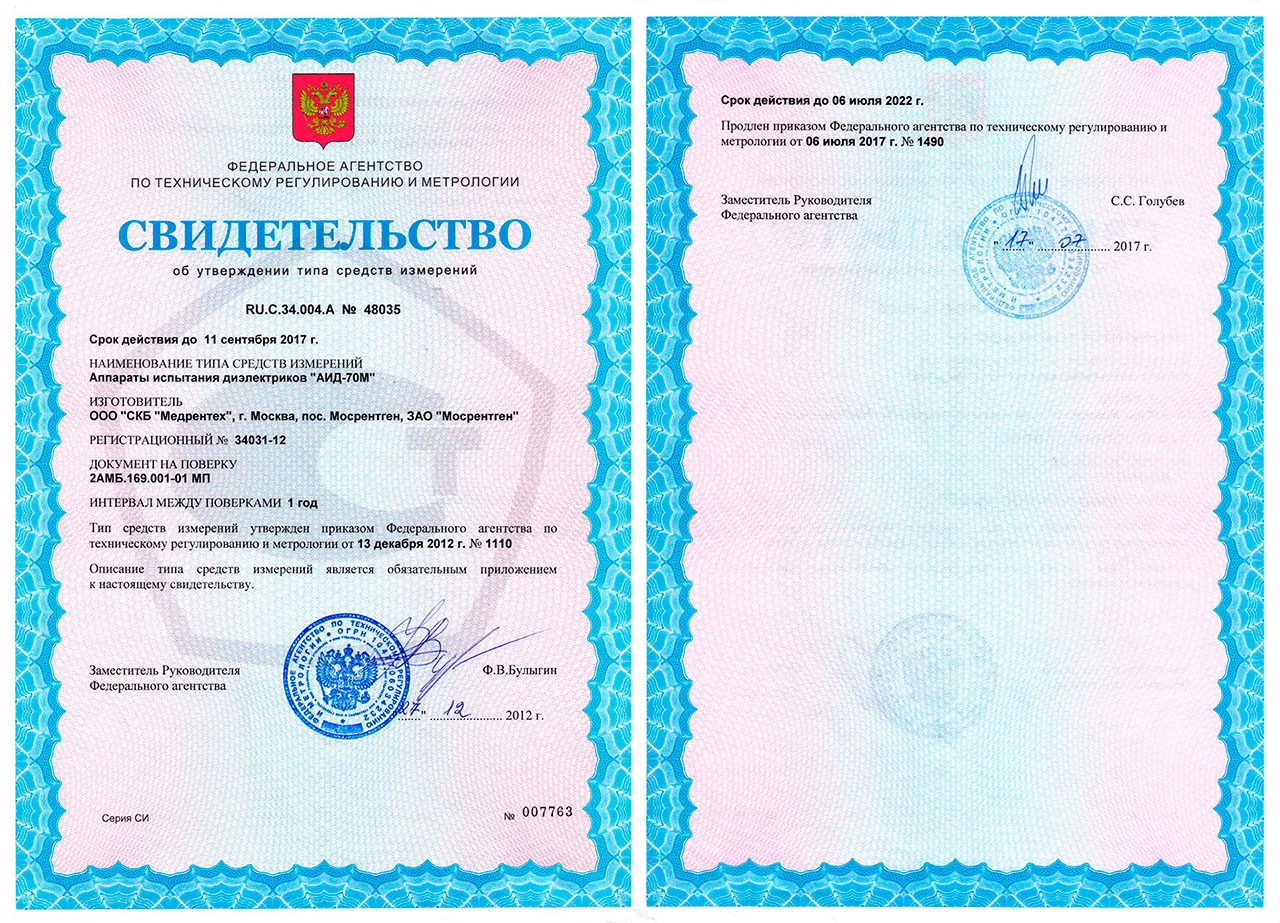

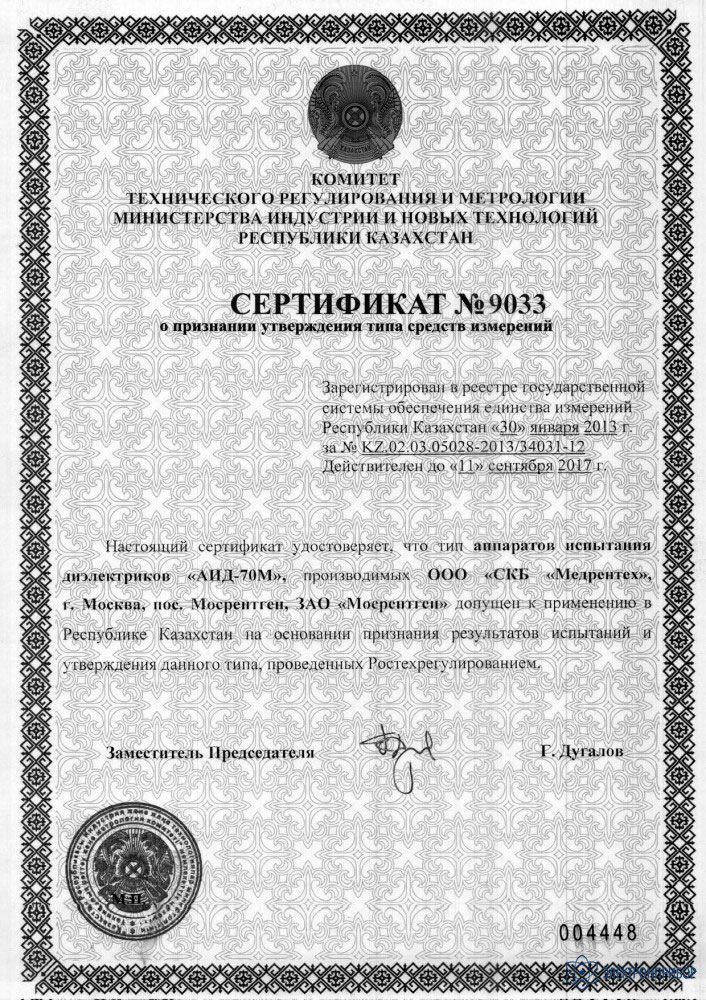

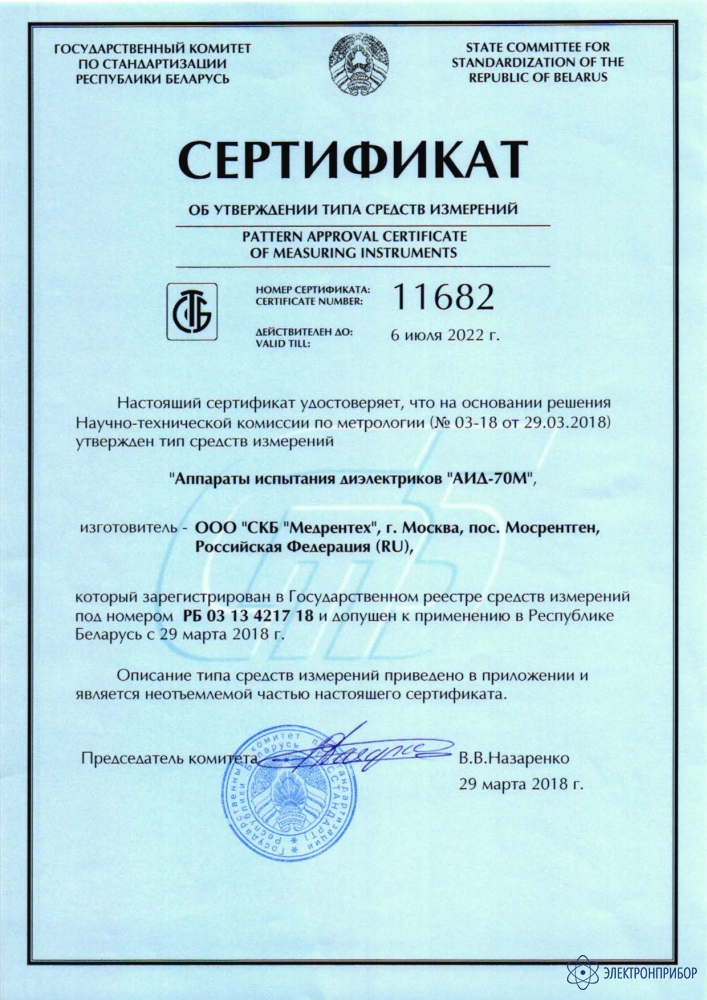

Сертификаты аппарата АИД-70М
